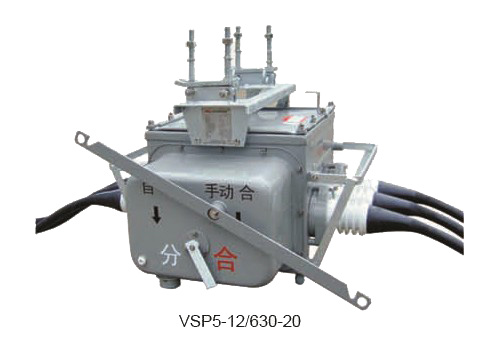

服務熱線：15291197813 服務熱線：15291197813 產品中心 戶外負荷開關 VSP5-12系列戶外高壓隔離真空負荷開關
一、概述
VSP5引進東芝技術，并全部進行國產化。而后又進行擴容設計，超越日本技術，將關合短路電流擴容到20kA。
采用真空滅弧，SF6氣體絕緣，開關內還有與真空滅弧室相串聯的隔離斷口，使滅弧性能和耐壓性能更佳。隔離斷口和滅弧室二者之間由機構保證動作順序：真空滅弧室先斷開，后斷開隔離斷口；隔離斷口先合，后合滅弧室。
高安全性：滅弧和絕緣介質均為無油介質，在箱體頂部安裝有防爆裝置，即使發生意外內部故障，也不會有高溫氣體或超過10mm飛濺物泄露和飛逸出來。
免維護：開關的主回路和操動機構均密封在SF6氣體為介質的箱體內，所以不受環境條件的影響，可以免維護，開關的主回路采用電纜或采用我公司具有專利的拐角套管引出。
可電動、手動操作，使開關操作更靈活。其電磁操作機構具有來電自動合閘，失電自動延時分閘，結構簡單可靠。
安裝方式靈活：可采用柱上吊裝或坐裝安裝方式。
具有自動化配電接口：可配裝各種變比的電流互感器，用于測量和保護以及計量，并配備遠動接口。
高可靠性：集日本東芝三十多年真空設備技術和實踐結晶，以我公司完善的質量管理體系為保證，使產品具有高度的可靠性。SF6氣體充氣壓力為零表壓,不會產生泄露,可靠的密封技術,使開關內的氣體可保證正常工作20年(日本的運行經驗)。
二、使用環境條件
周圍空氣溫度:上限+40℃,下限-35℃;日溫變化不超過25℃;
海拔：≤1000m；
風壓：不超過700Pa(相當于風速34m/s)；
安裝場所：應無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動等；

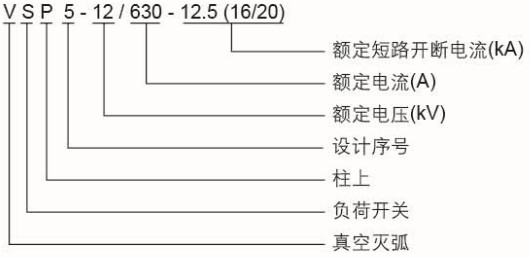

三、型號及含義
四、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
|
1
|
額定電壓
|
kV
|
12
|
|
|
2
|
額定電流
|
A
|
630
|
|
|
3
|
額定短時耐受電流(4S)
|
kV
|
12.5 16 20
|
|
|
4
|
額定關合短路電流(峰值)
|
kV
|
31.5 40 50
|
|
|
5
|
額定頻率
|
Hz
|
50
|
|
|
6
|
操作電壓
|
V
|
AC220(80%~110%)
|
|
|
7
|
額定絕緣水平
|
1min工頻耐壓(對地、相間/斷口)
|
kV
|
42/48
|
|
雷電沖擊電壓(峰值) (對地、相間/斷口)
|
75/84
|
|||
|
二次對地
|
2
|
|||
|
8
|
SF6氣體額定表壓
|
Mpa
|
0表壓,濃度93＞%
|
|
|
9
|
操作手柄手動力
|
N
|
100~400
|
|
|
10
|
主回路電阻(電纜式/套管式)
|
|
405~455/≤150
|
|
|
11
|
合閘時間
|
ms
|
120~180(220V),＜400(184V)
|
|
|
12
|
吸合電流(峰值)
|
A
|
＜17
|
|
|
13
|
觸頭合閘彈跳時間
|
ms
|
＜6
|
|
|
14
|
保持電流
|
A
|
0.35~0.45
|
|
|
15
|
最低合閘電壓
|
V
|
120~160
|
|
|
16
|
分閘時間
|
s
|
＜1.5
|
|
|
17
|
觸頭分閘不同期時間
|
ms
|
＜30
|
|
|
18
|
最低保持吸合電壓
|
V
|
65~85
|
|
|
19
|
隔離斷口與真空滅弧室合分時間差
|
m
|
＞10
|
|
|
20
|
功率損耗
|
W
|
＞10
|
|
|
21
|
斷路電流不開斷試驗
|
A
|
＞1400
|
|
|
22
|
氣密試驗(檢漏)
|
Mpa
|
表壓0.02無漏氣
|
|
|
23
|
真空滅弧室觸頭開距
|
mm
|
7~9
|
|
|
24
|
真空滅弧室觸頭超行程
|
mm
|
3~3.5
|
|
|
25
|
隔離斷口開距
|
mm
|
25~30
|
|
|
26
|
隔離斷口超程
|
mm
|
6~13
|
|
|
27
|
操作方式
|
|
電動、手動
|
|
|
28
|
凈重
|
kg
|
185
|
|

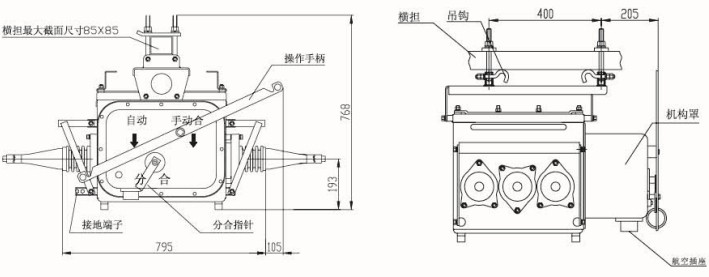

五、產品主體機構圖
