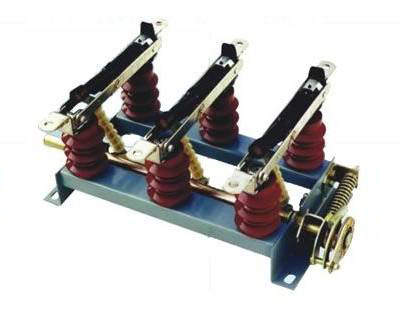

FN5-12系列戶內高壓負荷開關及熔斷器組合器

◎概述
FN5-12R（L）型戶內交流高壓負荷開關一熔斷器組合電器適用于50HZ、12KV的電網絡中，作為開斷負荷電流及關合電流之用。帶有熔斷器的負荷開關可切斷短路電流作保護開關之用。本負荷開關可配用CS6-1型手動操作機構、本產品專用CS口手動或CJ口電動操作機構。 ◎使用環境條件 *周圍空氣溫度：+40℃~-25℃（電動不低于-5℃）； *海拔不超過1000 m； *相對濕度：日平均值不大于95%，月平均值不大于90%（+25℃）； *周圍空氣應無腐蝕性或可燃性氣體及水蒸汽體等明顯污染； *無經常性的劇烈運動。

◎主要技術參數

項目	單位	數據
額定電壓	KV	12
最高工作電壓	KV	12.7
額定頻率	HZ	50
額定電流	A	400	630
額定短時耐受民流（熱穩定）	KA/S	12.5/4	20/2
額定峰值耐受電流（熱穩定）	KA	31.5	50
額定閉環開斷電流	A	400	630
額定有功負載開斷電流	A	400	630
5%額定有功負載開斷電流	A	20	31.5
額定電纜充電開斷電流	A	10
額定空載變壓器載斷電流		1250kVA變壓器的空載電流
額定短路關合電流	KA	31。5	50
額定電流開斷次數	負荷/次	100%2	30%75
1min工頻耐受電壓（有限值）對地、相同/隔離斷口	KV	12/48
工頻耐受電壓隔離斷口間	KV	53
雷電沖擊耐受（峰值）對地、相同/隔離斷口	KV	75/85
分合痼操作力距（力）	Nm（N）	90（180）	100（200）

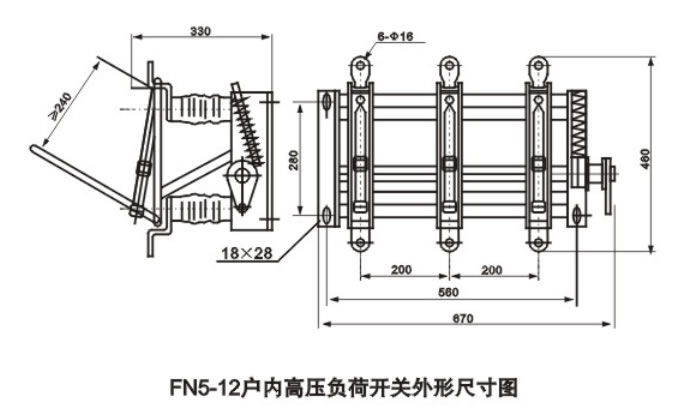

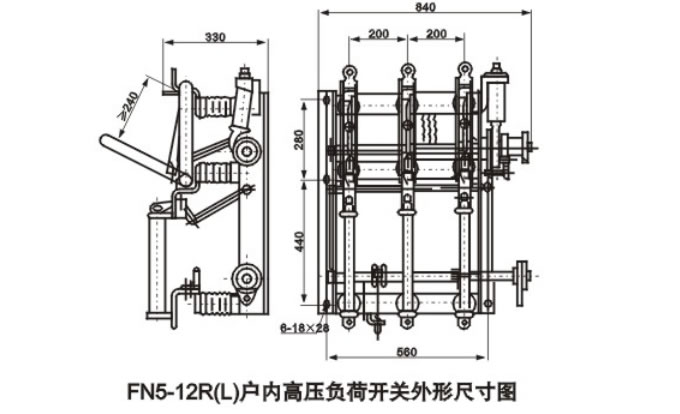

◎外形安裝尺寸
